Концевые балки для подвесных и опорных кранов
Концевые балки (или концевая балка) — это ключевой элемент любого мостового или подвесного крана. Именно они соединяют мост крана с подкрановыми путями, обеспечивают его плавное перемещение и передают нагрузку на несущие конструкции. От их надежности и правильного выбора напрямую зависит безопасность и эффективность всей грузоподъемной техники. В этой статье мы подробно разберем, для чего нужны опорные и подвесные концевые балки, чем они отличаются, на что обратить внимание при выборе и где купить качественные изделия.
Где применяются концевые балки?
Концевые балки — это не универсальный продукт, а строго специализированный элемент, используемый в краностроении. Основная сфера применения — это оснащение и модернизация:
-
Мостовых опорных кранов: В этом случае балки опираются на крановые рельсы, уложенные на колонны или эстакады. Они воспринимают вес груза и самого крана, передавая его на строительные конструкции цеха. Используются в тяжелых условиях эксплуатации: металлургия, машиностроение, крупные складские комплексы.
-
Подвесных кранов (кран-балок): Здесь концевые балки оснащаются ходовыми катками, которые движутся по нижним полкам двутавровых балок подкрановых путей, закрепленных к перекрытию. Это оптимальное решение для облегчения ручного труда на сборочных участках, в легких и средних цехах, сервисных центрах.
-
Реконструкции и ремонта кранов: Замена изношенных концевых балок — распространенная задача при капитальном ремонте грузоподъемного оборудования.
Как выбрать концевые балки: ключевые параметры
Выбор концевых балок — ответственная задача, требующая учета ряда технических характеристик. Ошибка может привести к быстрому износу оборудования или аварии.
1. Тип крана: опорный или подвесной
Это первый и самый важный критерий.
-

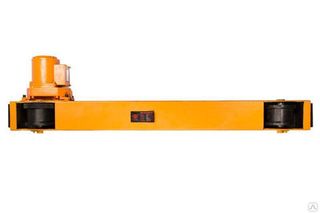

Для опорных кранов выбираются опорные концевые балки. Они рассчитаны на работу в паре с крановыми рельсами (КР, Р). Их конструкция обеспечивает устойчивость и высокую грузоподъемность.
-

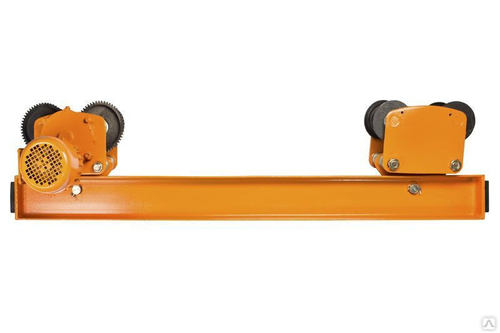

Для подвесных кранов (кран-балок) необходимы подвесные концевые балки. Они имеют ходовые катки, которые катятся по двутавру (монорельсу) подвесного пути. Они компактнее и легче.
2. Грузоподъемность и пролет
Грузоподъемность крана (в тоннах) и ширина пролета — определяющие факторы. Концевая балка должна быть рассчитана на суммарную нагрузку:
-
Вес груза.
-
Вес моста крана и грузовой тележки.
-
Собственный вес концевой балки.
-
Динамические нагрузки при движении и подъеме груза.
Чем больше пролет и выше грузоподъемность, тем мощнее должно быть сечение балки.
3. Тип ходовых колес (катков)
От типа колес зависит долговечность и плавность хода:
-
Цилиндрические колеса: Самый распространенный тип. Обеспечивают хороший контакт с рельсом при прямолинейном движении.
-
Конические колеса: Используются на кранах с большими пролетами для самопентрирования и снижения перекосов.
-
Материал и подшипники: Колеса должны быть из высокопрочной стали (например, 65Г с поверхностной закалкой) и оснащаться закрытыми подшипниками качения, не требующими частого обслуживания.
4. Механизм передвижения
Он может быть:
-
Ручным: Привод осуществляется через цепь или рукоятку. Это дешевле, но требует физических усилий оператора.
-
Электрическим: На балку устанавливается мотор-редуктор. Это стандарт для современных кранов, повышающий производительность и безопасность. Обратите внимание на частотное регулирование для плавного пуска и остановки.
Опорные или подвесные концевые балки. Сравнительная таблица
Часто задаваемые вопросы (FAQ)
Можно ли использовать подвесную балку для опорного крана?
Нет, категорически нельзя. Это разные конструктивы, рассчитанные на разные типы направляющих и нагрузки. Использование не по назначению приведет к быстрой поломке и создаст аварийную ситуацию.
Какой запас прочности должны иметь концевые балки?
Согласно стандартам (например, FEM, ISO), концевые балки для кранов общего назначения должны проектироваться с запасом прочности не менее 1.4-1.5 от максимальной рабочей нагрузки. Мы предлагаем продукцию, прошедшую все необходимые расчеты и испытания.
Входят ли в комплект поставки ходовые колеса?
Да, в нашей комплектации концевые балки поставляются полностью готовыми к установке, включая ходовые катки (колеса) и механизм передвижения (если требуется). Уточняйте комплектацию конкретной модели в карточке товара.
Как заменить старую концевую балку на новую?
Замена требует демонтажа старого узла и точной стыковки новой балки с мостом крана. Мы рекомендуем доверять эти работы квалифицированным монтажным бригадам, имеющим допуск к работе с грузоподъемными механизмами.
Где купить качественные концевые балки?
Интернет-магазин ДСМ предлагает широкий выбор концевых балок для любых типов кранового оборудования. Мы являемся производителем и поставщиком, поэтому гарантируем:
-
Высокое качество: Вся продукция изготавливается из сертифицированного металлопроката с соблюдением технологии сварки и обработки.
-
Наличие на складе: Наиболее востребованные типоразмеры опорных и подвесных балок всегда в наличии.
-
Индивидуальный подход: Если стандартного решения недостаточно, мы готовы разработать концевые балки по вашим чертежам и техническому заданию.
-
Доставка по России: Организуем отправку в любой регион РФ.
