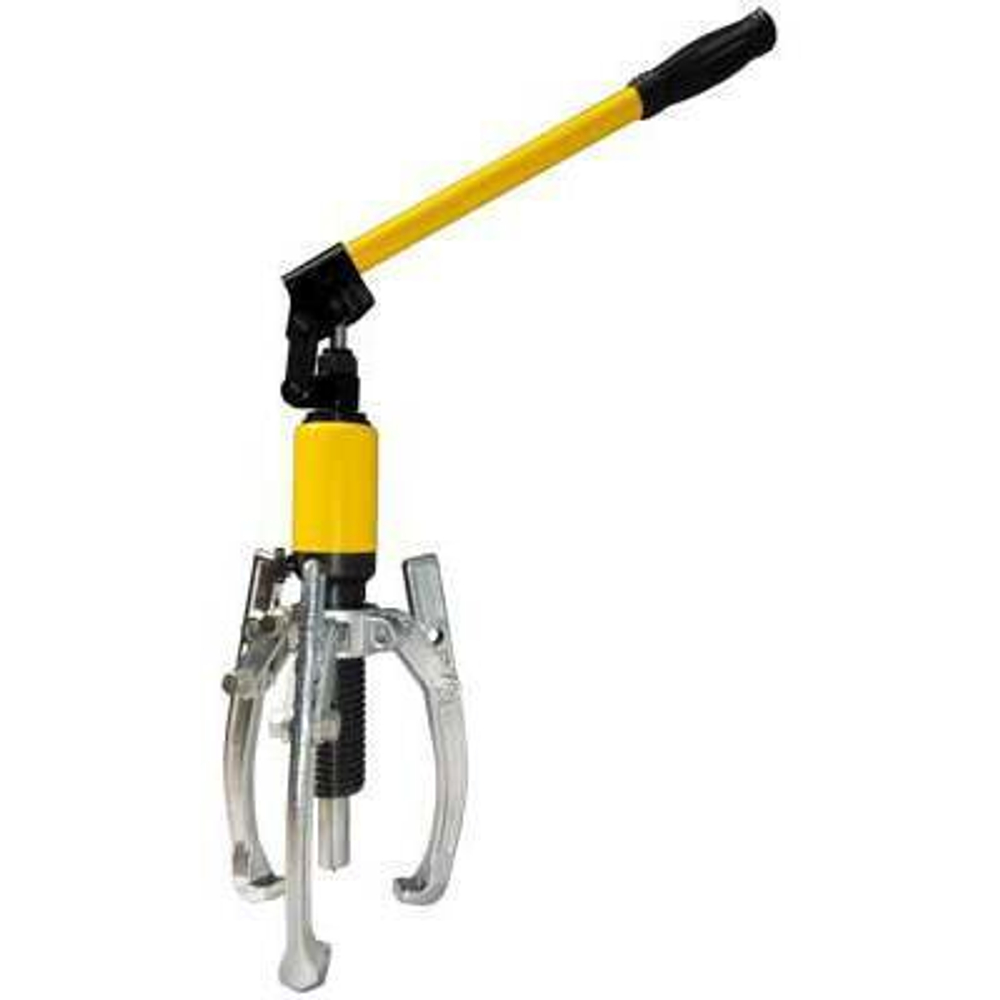

Съемник гидравлический со встроенным насосом СГ-30 Инстан

Гидравлический съемник СГ-30 (макс. усилие 30 тонн) со встроенным насосом предназначен для демонтажа подшипников, шкивов, зубчатых колес и других, установленных с натягом деталей.

Устройство съемника:

Съемник подшипников СГ в разрезе (при использовании 2-х лап)

1. В лапах съемника 5 предусмотрены отверстия, для соединения с серьгами 4. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон. Гидравлический съемник можно использовать как с двумя так и с тремя лапами. Лапы съемника можно установить зацепами наружу для внутреннего захвата (для выпрессовки подшипников установленных в корпусных деталях).
2. На конце штока 11 находится жестко закрепленный или подпружиненный центрирующий конус.

Технические характеристики

• Максимальное осевое усилие 30т
• Минимальный диаметр захватываемой детали 150 мм
• Максимальный диаметр захватываемой детали 400 мм
• Максимальная глубина захвата 320 мм
• Ход штока 70 мм
• Полный вес съемника в упаковке 23,8 кг
• Размеры упаковки (деревянный ящик), мм 480х200х180

Подготовка гидравлического съемника СГ к работе

1. Перед работой проверьте все детали съемника на исправность.
При обнаружении деформаций, трещин и признаков сильного износа на деталях съемника использование съемника запрещено.
2. Максимально точно оцените осевое усилие, требуемое для снятия детали с вала. Если усилия гидроцилиндра съемника недостаточно для снятия детали – не используйте его, выберите модель съемника с подходящими характеристиками.
3. Рабочая температура съемника находится в интервале -5..+45 град.

Работа со съемником

1. Лапы-захваты съемника накидываются на снимаемую деталь. Гидроцилиндр съемника10 ввинчивается в гайку с лапами, пока конец штока не упрется в вал со снимаемой деталью. Коническая насадка штока 11 должна встать в центровочное отверстие вала.
2. Заверните винт сброса давления 3 до упора.
3. С помощью рукоятки 2 масло из бака 8 нагнетается в гидроцилиндр 10, при этом шток 11 упирается в торец вала и снимаемая деталь начинает перемещаться. В процессе съема детали внимательно следите за положением рабочих площадок лап съемника относительно детали, чтобы избежать срыва лап-захватов с детали.
4. Ход штока, в зависимости от модели съемника, составляет 50-70мм и для снятия детали с вала может потребоваться более одного установа.

Обслуживание съемника, замена и доливка масла

1. Со временем гидравлическое масло начинает терять свои свойства и загрязняется. В процессе эксплуатации может потребоваться долить масло или полностью заменить его. Доливка масла осуществляется через отверстие перепускного винта или напрямую в резиновую емкость бака. Для замены масла в съемнике надо снять стальной кожух бака 8 и слить масло из резиновой емкости (шток съемника при этом не должен быть выдвинут). В качестве рабочей жидкости используется гидравлическое масло ВМГЗ, Индустриальное-12 или аналоги.
2. Не допускайте попадания воды на съемник, своевременно смазывайте детали съемника.
